制作軟件：未平滑的頭模，脖子24條邊。脖子一級平滑后保持在24條邊，客戶在max中接上身體，頭發用素材示意一下就好，表情動作正常建一個，然后在正常的基礎上拉開嘴巴。

軟件要求：3dmax

最后提供：3dmax格式

交貨時間：2天

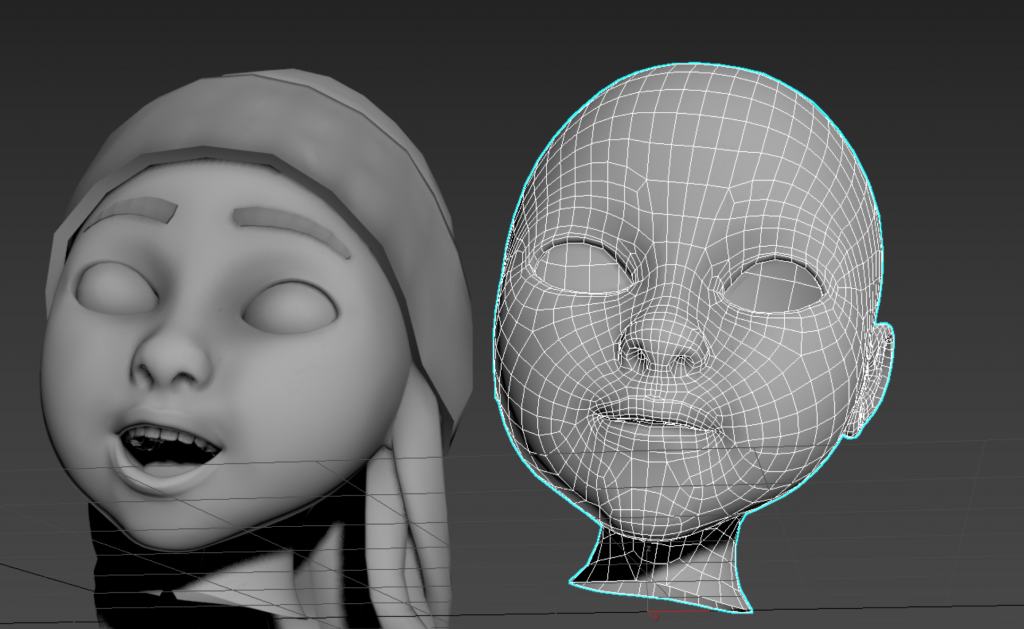

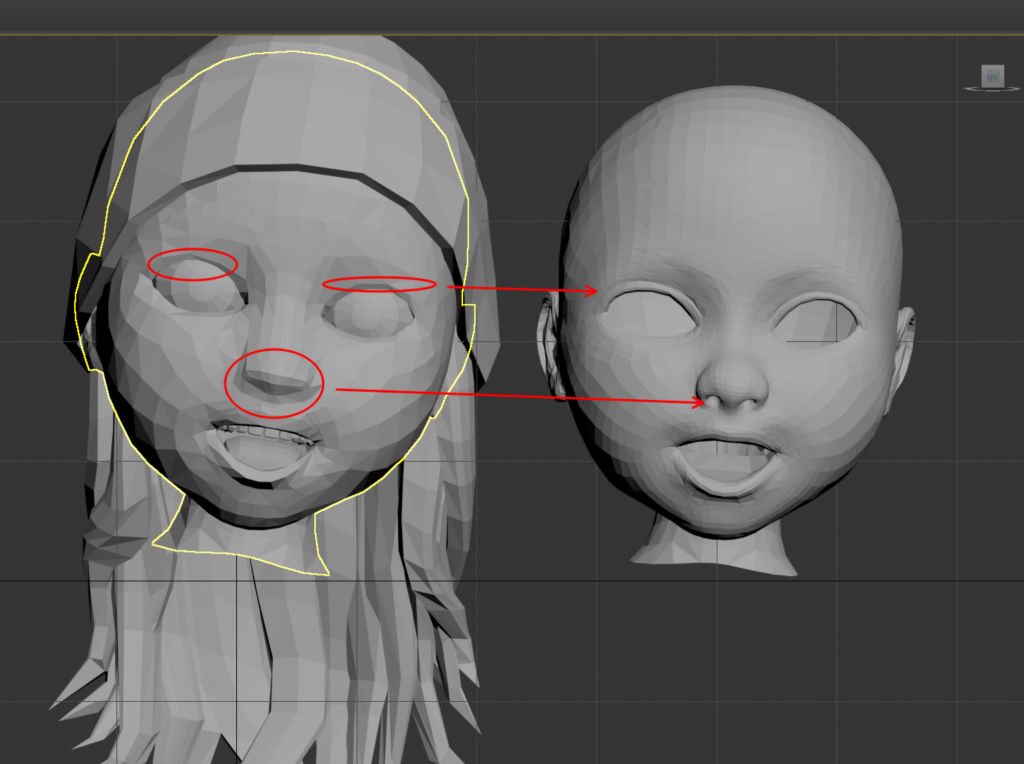

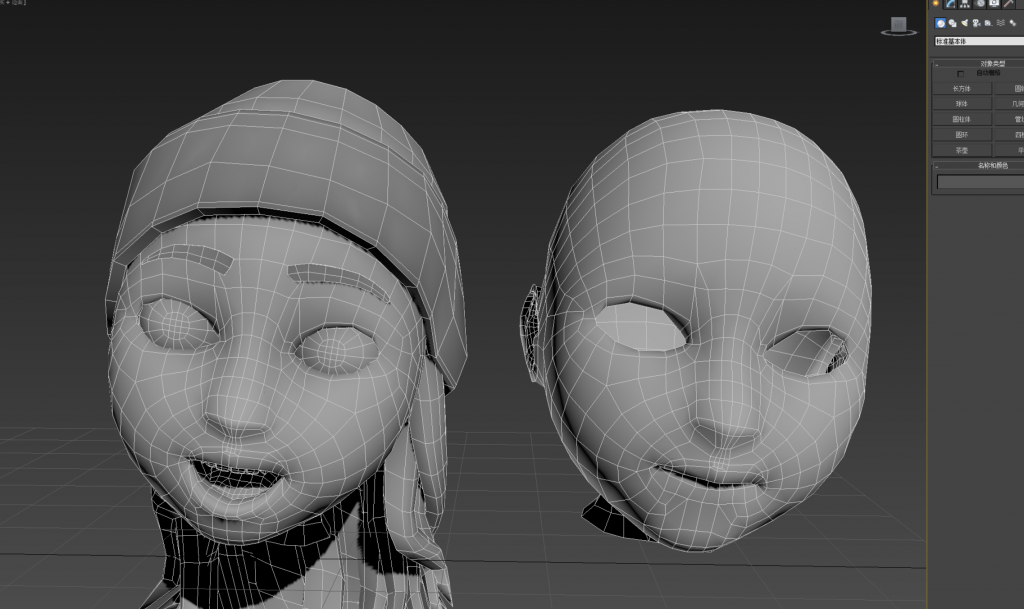

建模過程截圖：建模中要注意需要全部為四邊面

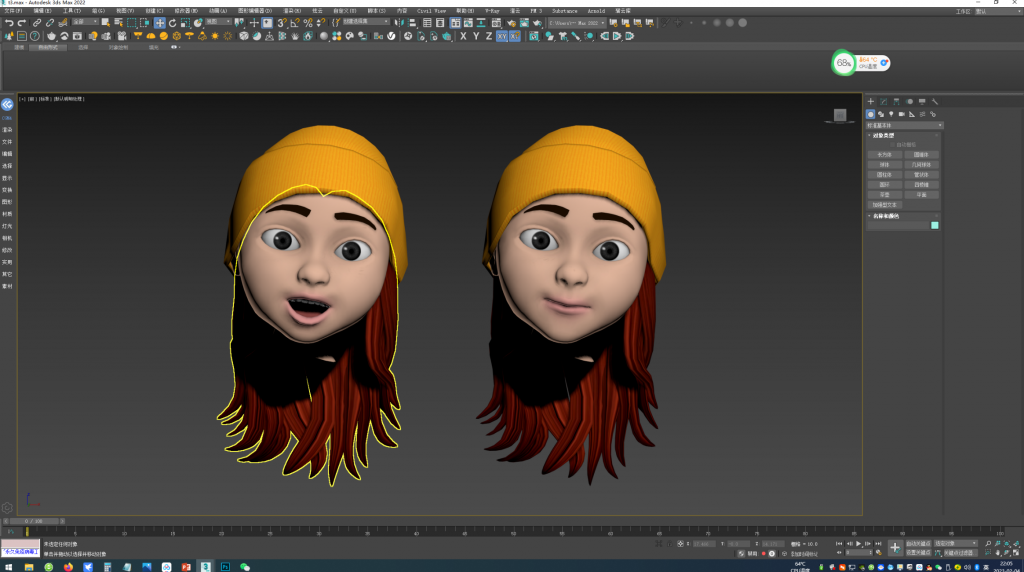

建模貼圖完成：

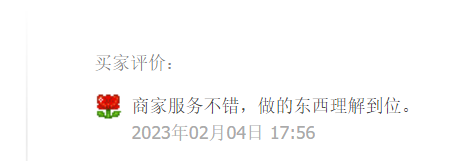

最后客戶對服務及質量評價：

三維建模需要提供產品三視圖（正面、側面、透視圖）及細節照片即可建模

二、三維建模的物體進行畫線：在完成上一步的建模分析后，接下來我們對要建模的物體進行畫線，這時，我們還要分析哪些線我們要畫，該畫，哪些是多余的，不該畫的，同時，畫線應該注意線條的走向，因為你畫的每一根線都影響著你將要建立的模型，所以說畫線是一個嚴謹加耐心的過程，只有把線畫好了，才能更好的表現你的設計意圖，產品才會更美觀！

三、組合成主體形態：把線畫好了，我們將要做它的主體形態，也就是說根據線來做產品的面–體，最后將它們組合成主體形態，如果是綜合性的模型，線、面一定要分好圖層，清晰的分層對建非常的有幫助，所以，我們要學會劃分圖層（相同物件材質或一個單一零件可以作一個圖層），這個階段，建模不要急忙的去進行倒角處理或打孔這樣的后期工作，以免修改時來帶不便！

四、修正做細節，做最后完善處理，包括倒角等,當然，比如倒角也有倒角的原則（比如先大后?。栽谡麄€建模過程中，不同的步驟當中，還有不同的技巧點，這個需要我們多練習，在解決問題中去總結經驗。

【案例名稱】角色建模

【制作用途】3d打印使用

拆件打印顧名思義就是本來是整體的手板模型，需要拆出來分個打印，最后再組裝。有三種情況是需要拆件打印的。

第一種是手板模型太大，3D打印不了比如打印一個大件的模型，由于體積太大，3D打印機一次性打印不了那么大的模型，這時候就需要分開來打。比如這個模型是一個人體模型的話，就可能會將頭部、身體、手臂和腿分開來打印。

二種是結構特殊加工不了或加工了達不到要求比如一個四四方方的密封箱子，里面是有結構的，需要用到支撐，3D打印可以打印密封的，但是會有支撐，而客戶肯定不希望有支撐在，這時候就需要拆件打印

第三種是拆件加工可能更便宜拆件打印有可能更便宜

【使用用途】：3d打印、展示效果圖

3D模型的獲取有兩種方式，一種是借助3D掃描儀，另外一種就是用3dmax、maya等建模軟件進行3D模型設計。

注意：3d打印模型必須為封閉的也可以通俗的說是“不漏水的”(Watertight)可以借助一些軟件檢測是否封閉。

可以使用3ds Max的STL檢測(STL Check)功能，Meshmixer的自動檢測邊界功能。一些模型修復軟件當然是能做的，比如Magics，Netfabb等。

物體需要厚度CG行業的模型通常都是以面片的形式存在的，但是現實中的模型不存零厚度，一定給模型增加厚度。

物體模型必須為流形(manifold) 。如果一個網格數據中存在多個面共享一條邊，那么它就是非流形的。

正確的法線方向，模型中所有的面法線需要指向一個正確的方向。如果你的模型中包含了錯誤的法線方向，我們的打印機就不能夠判斷出是模型的內部還是外部。

3d打印的物體模型的最大尺寸是根據3D打印機可打印的最大尺寸而定。

當模型超過3D打印機的最大尺寸，模型就不能完整地被打印出來，所以物體模型最大尺寸根據您使用的機器而定。

物體模型的最小厚度打印機的噴嘴直徑是一定的，打印模型的壁厚考慮到打印機能打印的最小壁厚。一般最小厚度為2mm，根據不同的3D打印機而發生變化。

45度法則：任何超過45度的突出物都需要額外的支撐材料或是高明的建模技巧來完成模型打印，而3D打印的支撐結構比較難做。添加支撐又耗費材料，又難處理，而且處理之后會破壞模型的美觀。

設計打印底座用于3D打印的模型最好底面是平坦的，這樣既能增加模型的穩定性，又不需要增加支撐。

可以直接用平面截取底座獲得平坦的底面，或者添加個性化的底座。

預留容差度對于需要組合的模型，我們需要特別注意預留容差度。要找到正確的度可能會有些困難，一般解決辦法是在需要緊密接合的地方預留0.8mm的寬度;給較寬松的地方預留1.5mm的寬度。但是這并不是絕對的，還得深入了解你的打印機性能。
